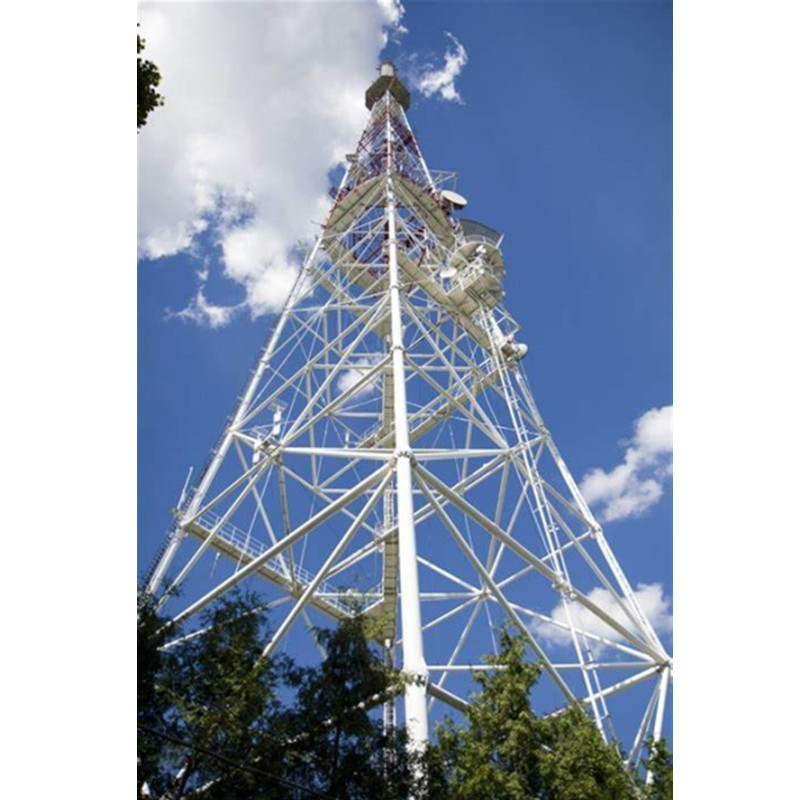

Torre a traliccio in acciaio zincato da 50 m modulare per segnale mobile

Lattice a torre in acciaio zincato da 50 m modulare per segnale mobile

Caratteristica della torre delle telecomunicazioni guangzhou:

La torre di comunicazione è una sorta di torre di trasmissione del segnale, chiamata anche torre di trasmissione del segnale o torre di segnalazione, segnale di supporto della funzione principale, supporto per l'antenna di trasmissione del segnale, utilizzata per dispositivi mobili, Unicom, telecomunicazioni, sistema di posizionamento satellitare del traffico (GPS) e altri dipartimenti di comunicazione.

Specifiche della torre delle telecomunicazioni guangzhou:

Situazione standard degli accessori della torre reticolare in acciaio di comunicazione:

a) Supporto dell'antenna: 3 supporti dell'antenna per supporto dell'antenna della torre di base.

b) Luci di segnalazione: la posizione, la configurazione della quantità e lo standard di altezza delle luci di ostacolo all'aviazione della società devono essere conformi ai requisiti del dipartimento competente del Ministero della Difesa Nazionale o dell'Ufficio per l'aviazione civile del progetto specifico.Normalmente, a partire da 45 metri: una boa luminosa;Da 50 metri a 90 metri: 3 luci di boa;100 metri: 5 luci di boa.

c) Scaffalature di cablaggio all'aperto: le torrette dei cavi devono essere erette sul lato della sala macchine con una larghezza di 40 cm.Ogni torre di base è dotata di 2 rack di cablaggio, ciascuno pagante 3 metri (ogni rack di corsia contiene un supporto per rack di cablaggio).

d) Parafulmine: deve essere collegato con il downlead mediante saldature affidabili.Il materiale del downlead deve essere in acciaio piatto zincato di 40 mm x 4 mm.La distanza tra il punto di connessione della calata a terra e il punto di connessione del cavo di messa a terra del locale tecnico deve essere la distanza tra il punto di connessione a terra.Non meno di 10 m.

e) Fondazione: Garantire la resistenza sismica, la resistenza al vento e il carico della torre in acciaio Lattice.La superficie superiore della fondazione della torre in ferro deve essere piatta e la deviazione orizzontale è inferiore a 1,5 mm.Il resto dovrebbe soddisfare i requisiti di progettazione del progetto specifico.

f) Rete di terra: l'area della rete di terra dovrebbe estendersi per una distanza di 1,5 m oltre il piede della base della torre.La dimensione della griglia non deve superare 3 m × 3 m e il suo perimetro è chiuso.Allo stesso tempo, due o più barre di acciaio principali nel palo di base della torre dovrebbero essere utilizzate anche come corpo di messa a terra verticale per comunicare con la rete di terra.La rete di terra della torre in ferro e la rete di terra del locale tecnico devono essere collegate tra loro a intervalli di 3-5 metri (almeno due punti sono collegati tra loro).Le quattro gambe della torre devono essere saldate e collegate alla rete di terra vicina.La resistenza di messa a terra della torre in acciaio Lattice è inferiore a 5 ohm.
