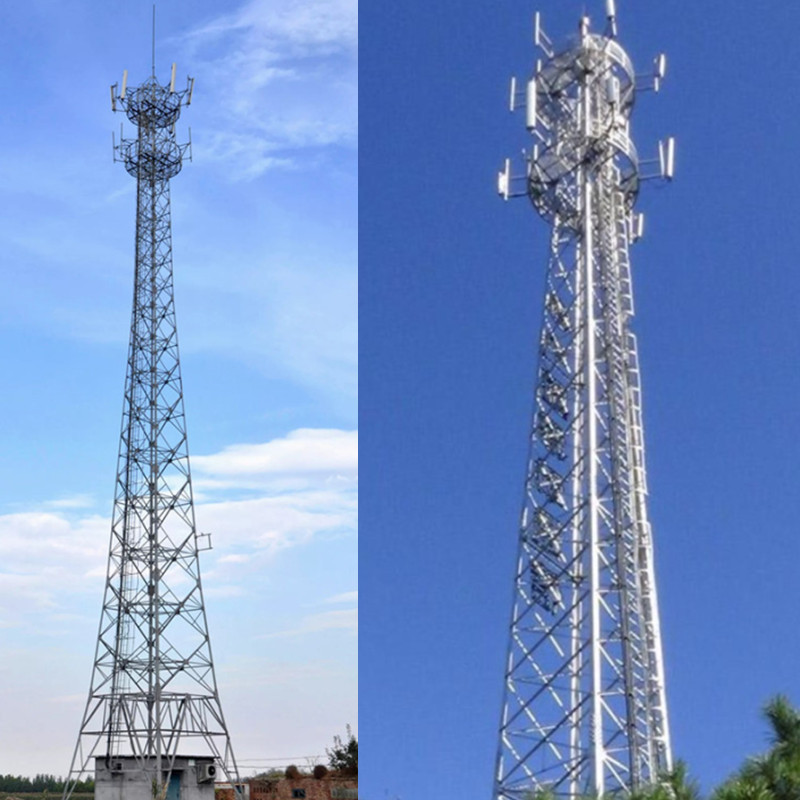

4 galvanizzazione d'acciaio angolare della immersione calda della torre 60m della grata di telecomunicazione fornita di gambe

  • 4 Legged Telecommunication Angular Steel Lattice Tower 60m Hot dip galvanization
Luogo di origine Canton
Marca Guangxin
Certificazione ISO9001
Numero di modello GX-5666G
Quantità di ordine minimo 1 SET
Prezzo USD1880-2100
Imballaggi particolari Lenzuola di cotone o pacchetto di stoffa per pacco
Tempi di consegna 20-30 giorni
Termini di pagamento Western Union, L/C, T/T
Capacità di alimentazione 300TON/MESE

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Chatta: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome del prodotto Torre a traliccio angolare in acciaio a 4 gambe per telecomunicazioni 60 m Struttura d'acciaio Torre in acciaio a traliccio HDG
Materiale EN10025: S355JR, S355J0, S355J2 Bretelle GB/T700:Q235B
Deflessione ammissibile 0,5 ~ 1,0 gradi alla velocità operativa Progettare la velocità del vento 35/210 km/h
Certificazione ISO9001:2008 SGS COC Resistenza all'urto KV (J) 27(20°C)---Q345B(S355JR)
Metodo Saldatura ad arco schermato CO2 e saldatura ad arco sommerso (SAW) Standard di zincatura dei profilati in acciaio ISO 1461 o ASTM A123
Progettazione del palo Contro il terremoto di grado 8 Caricamento del progetto Secondo i requisiti e le specifiche dei clienti in tutto il mondo
Bulloni e dadi Principalmente bulloni ISO 898 grado 6.8 e 8.8
Evidenziare

Torre d'acciaio angolare della grata

,

torre d'acciaio della grata di 60m

,

Torre della grata dell'acciaio di galvanizzazione della immersione calda
Lasciate un messaggio
Descrizione di prodotto

Torre d'acciaio angolare 60m della grata di telecomunicazione fornita di gambe 4







La caratteristica della torre angolare d'acciaio:



1. Altezza d'acciaio della torre della grata di comunicazione: si riferisce alla distanza verticale dalla base del piede della torre alla posizione dell'installazione del parafulmine;



2. Supporto dell'antenna: 3 supporti dell'antenna per supporto basso dell'antenna della torre.



3. Requisito di pressione di vento: Determini la pressione di vento secondo W0=V02/1600 prendendo la velocità del vento massima media V0 (m/s) del periodo minuto di una volta in tatto 10 di dieci anni della terra comparativamente vuota del locale e della superficie piana con un'altezza dei 10m. kN/m2;



4. Carico di vento del pieno carico: Calculate ha basato sul numero degli strati dell'antenna e sul numero delle antenne a microonde per strato e sul diametro dell'antenna in un progetto specifico;



5. Angolo della flessione della torre di comunicazione: meno di 1 grado;



6. Fari rotanti: La posizione, la configurazione della quantità ed il livello di altezza delle luci di ostruzione dell'aviazione della società devono aderire ai requisiti del dipartimento pertinente del Ministero di difesa nazionale o dell'ufficio di aviazione civile del progetto specifico. Normalmente, 45 metri e qui sotto: Una luce della boa; 50 metri - 90 metri: 3 luci della boa; 100 metri: 5 luci della boa.



7. supporto dell'antenna: 3 supporti dell'antenna per supporto basso dell'antenna della torre.



8. Fari rotanti: La posizione, la configurazione della quantità ed il livello di altezza delle luci di ostruzione dell'aviazione della società devono aderire ai requisiti del dipartimento pertinente del Ministero di difesa nazionale o dell'ufficio di aviazione civile del progetto specifico. Normalmente, 45 metri e qui sotto: Una luce della boa; 50 metri - 90 metri: 3 luci della boa; 100 metri: 5 luci della boa.



9. Scaffali di cablaggio all'aperto: Le torri del cavo saranno erette dal lato del locale macchine con una larghezza di 40 cm. Ogni torre bassa è fornita di 2 scaffali di cablaggio, ciascuno che paga 3 metri (ogni scaffale del vicolo contiene un supporto di scaffale di cablaggio).



10. Scaffali di cablaggio all'aperto: Le torri del cavo saranno erette dal lato del locale macchine con una larghezza di 40 cm. Ogni torre bassa è fornita di 2 scaffali di cablaggio, ciascuno che paga 3 metri (ogni scaffale del vicolo contiene un supporto di scaffale di cablaggio).







Specificazione degli accessori angolari d'acciaio della torre:






Materiale L'acciaio tubolare, inclina i piatti d'acciaio, piatto d'acciaio piano
Tipo d'acciaio Acciaio per costruzioni edili a basso tenore di carbonio saldabile
Grado d'acciaio GB Q235, Q345, BS 4360, ASTM A36 ecc.
Carico di snervamento Fy≥235MPa
Resistenza alla trazione Fu≥400MPa
Allungamento σ≥20%
Finitura superficia Galvanizzazione della immersione calda
Strato galvanizzato T≥65μm
Altezza 20m - 100m, su misura alle richieste
Progettazione 4 gambe autosufficienti o torre della grata di isolato
Struttura 1 - 5 piattaforme, ogni piattaforma viene con 4 - 6 sostegni per il montaggio le antenne o del numero specificato dei sostegni per il montaggio le antenne, le microonde, RRUs e degli altri dispositivi.
Modo del rifornimento CKD (completo abbattuto), SKD (basso Semi-battuto), DKD (diretto abbattuto)
Riparazione/legatura Bulloni e dadi, piatti di collegamento
Configurazione Fondamenti/bulloni d'ancoraggio, profilati della torre, 1-5 piattaforme (facoltative), supporti di attacco, scala, sistema di sicurezza di anti-caduta, parafulmine, piatto ecc. di interramento.
Carico di vento 0.35-1.0kN/sqm
Durata della vita 20-50 anni
Garanzia 5 anni
Applicazioni Antenne radiofoniche di GSM/3G/4G/5G/FM, microonde, stazioni delle Telecomunicazioni.
